ONU Datacom

4 minutos de leitura

| Conectar ao Computador #

Conecte a ONU à tomada e, com o cabo de rede, ligue-a diretamente ao seu computador pela porta LAN, conforme o esquema abaixo:

Após fazer a conexão, prossiga com o guia abaixo:

| Fixação do IP #

Já disponibilizamos em nosso site um tutorial detalhado sobre como configurar a fixação de IP no Windows. Você pode acessá-lo através do link abaixo:

Clique Aqui

Após concluir a configuração de fixação de IP, prossiga com a pré-configuração da ONU Datacom.

| Acesso a ONU #

Abra seu navegador e acesse o endereço 192.168.0.1 para entrar nas configurações internas da ONU.

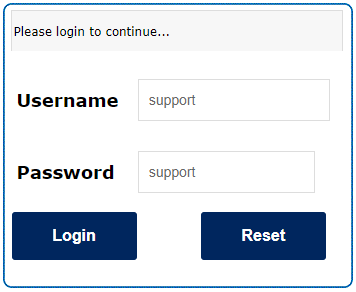

Após acessar o IP da ONU, na tela de login, preencha com as credenciais abaixo:

[login padrão de fábrica]
Login: support
Senha: support

Menu | Network #

Todas as configurações do Menu Superior NETWORK necessários para a conexão funcionar corretamente!

| Wan #

(Configuração do perfil de conexão PPPoE)

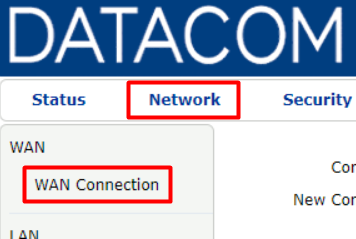

No menu superior “Network” e, em seguida, clique em “WAN” no menu lateral.

Antes de configurar o perfil de conexão para um cliente, SEMPRE verifique se já existe um perfil criado. Caso exista, selecione-o e clique em “DELETE” no final da página para evitar conflitos de conexão e garantir uma configuração limpa. Alternativamente, você pode realizar o Reset de Fábrica do aparelho antes de iniciar a configuração.

New Connection Name: PPPoE do Cliente

Enable VLAN: ✅

VLAN ID: 100

(Verifique sua localidade abaixo para escolher a VLAN correta)

Service List: INTERNET

Username: PPPoE do Cliente

Password: Senha do PPPoE

IP Version: IPv4

PPP TransType: PPPoE

Enable NAT: ✅

E clique em Submit no fim da página para salvar a configuração:

| Qual VLAN utilizar? #

🌎 Configurações de VLAN por localidade:

VLAN 100: Jaguaquara, Itiruçu, Maracás, Ubaíra.

VLAN 200: Lajedo do Tabocal.

VLAN 533: Peixe.

VLAN 3521: Jiquiriçá.

VLAN 3523: Mutuípe.

VLAN 3525: Cravolândia.

| Lan #

(Liberação DHCP e configurações de DNS)

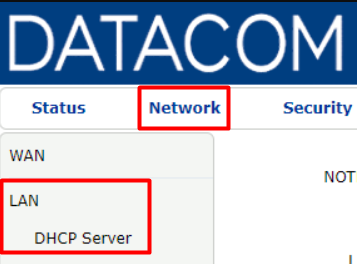

No menu superior “Network”, acesse “LAN” e, em seguida, clique em “DHCP Server” no menu lateral.

E siga as instruções abaixo:

Enable DHCP Server: ✅

DNS Server1 IP Address: 177.190.217.21

DNS Server2 IP Address: 177.190.217.22

DNS Server3 IP Address: 8.8.8.8

E clique em Submit no fim da página para salvar a configuração:

Menu | Security #

Todas as configurações do Menu Superior SECURITY necessários para a conexão funcionar corretamente!

| Firewall #

(Proteção de rede para evitar ataques no aparelho)

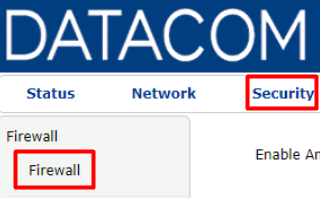

No menu superior, vá até: Securitiy >> Firewall.

E siga as instruções abaixo:

Enable Anti-Hacking Protection: ✅

Firewall Level: Low

E clique em Submit no fim da página para salvar a configuração:

| Service Control #

(Acesso remoto da ONU configurada)

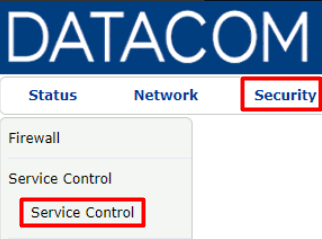

No menu superior, vá até: Securitiy >> Service Control.

E siga as instruções abaixo:

Enable: ✅

IP Version: IPv4

Ingress: WAN

Start Source IP Address: Em Branco

End Source IP Address: Em Branco

Mode: Permit

Service List:
✅ HTTP | ✅ TELNET

E clique em ADD no fim da página para salvar a configuração:

Após realizar a configuração, o painel deve aparecer conforme mostrado na imagem abaixo. Se um painel similar já existir, não é necessário duplicá-lo.

| Port Forwarding #

(Direcionamento da porta 8080 para autorizar o acesso remoto do roteador)

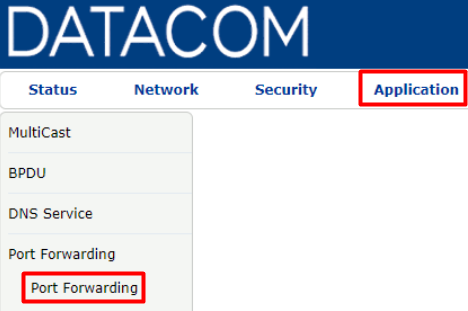

No menu superior, vá até: Application >> Port Forwarding.

E siga as instruções abaixo:

Enable: ✅

Name: Usuário PPPoE

Protocol: TCP AND UDP

WAN Host Start IP Address: Em branco

WAN Host End IP Address: Em branco

WAN Connection: Selecione o perfil

WAN Start Port: 8080

WAN End Port: 8080

LAN Host IP Adderess: 192.168.0.2

LAN Host Start Port: 80

LAN Host End Port: 80

E clique em ADD no fim da página para salvar a configuração:

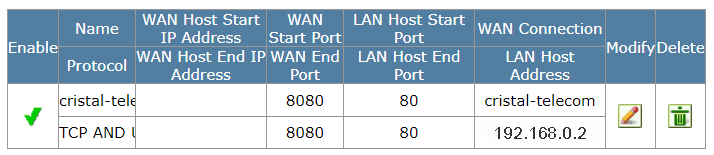

Após realizar a configuração, o painel deve aparecer conforme mostrado na imagem abaixo. Se um painel similar já existir, não é necessário duplicá-lo.
